M03:50Tモータ用超速カウンタギヤーの製作

ラジマガのMシャーシレース（'08春)用に自作したM03用カウンターギヤです。

通常M03でギヤ比を上げる場合はトビークラフト製を使うのですが、それでもせいぜいギヤ比は４弱までです。50Tモーターだと３を切るギヤ比まで上げたいところですのでカウンターギヤの自作に挑戦してみました。

使用したのは歯数の異なるモータ用のピニオン２個です。これを３mmのシャフトで連結します。

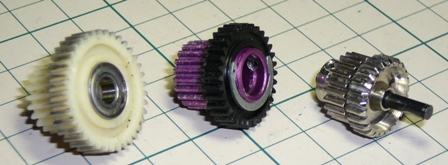

左からノーマル、トビー製、今回の自作ギヤで、歯数はそれぞれ３７、３２、２５となります。出力側の歯数は同じなのでこれで約2.8までギヤ比を上げることが出来ます。

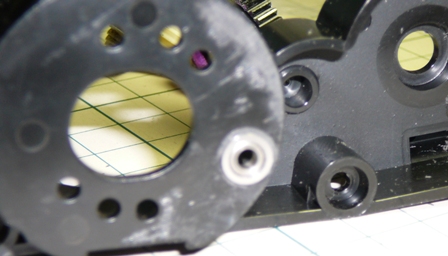

ピンボケでみにくいのですが、シャーシ側は本来カウンターギヤ用シャフトの収まる部分に穴を開けて内径３ｍｍのベアリングを埋め込んでいます。

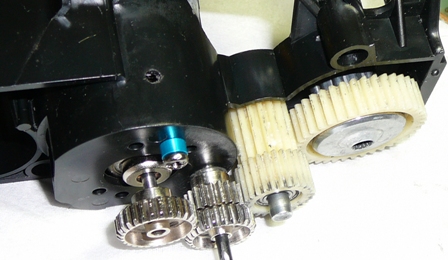

こちらがモータを取り付けた状態です。歯数はモータのピニオンが２８でカウンターギヤ側が２５ですから１段目は減速ではなくて増速しています。さらに増速することも出来ますがギヤケースやモータ取り付けネジが干渉してしまうので今回はここまでとしました。

で、レースの方ですが結果的に大成功で５０Tクラスの中でもトップスピードはかなり速い方でした。順位は全然駄目でしたけど（ウデが問題）。
